Description du produit
Godiag GT108 B Configuration Super OBDI-OBDII Adaptateur de conversion universel pour camions, tracteurs, véhicules miniers, générateurs, bateaux
Godiag GT108 B Configuration Super OBDI-OBDII Adaptateur de conversion universel pour camions, tracteurs, véhicules miniers, générateurs, bateaux
Product Introduction:
L'adaptateur de conversion universel GODIAG GT108 Super OBDI-OBDII peut convertir l'interface de diagnostic OBDI des camions, tracteurs, véhicules miniers, générateurs, bateaux, unités de commande ECU individuelles, etc. en interfaces de diagnostic OBDII standard via une interface de câblage DIY, pratique pour le personnel d'entretien des camions. Connectez-vous à l'équipement de programmation de diagnostic OBDII pour la lecture des flux de données, le diagnostic des codes d'erreur, la programmation, l'activation et le codage...
La configuration A est destinée aux voitures, SUV, camionnettes et motos.
La configuration B est destinée aux camions, véhicules miniers, générateurs, bateaux.
La configuration C comprend les configurations A et B.
Caractéristiques du produit:
1. Câblage DIY, il peut être converti en OBDII selon l'interface de diagnostic du camion. [Étant donné que les définitions des interfaces de diagnostic dans différentes régions sont incohérentes, les câbles de conversion et adaptateurs populaires sur le marché ne peuvent pas utiliser différentes définitions d'interfaces de diagnostic. GODIAG GT108 Super OBDI-OBDII peut être utilisé par les ingénieurs de maintenance pour se connecter selon leurs propres besoins]
2. L'appareil dispose d'une protection de connexion inversée. (Si l'alimentation est mal connectée, l'appareil ne grillera pas et n'endommagera pas le dispositif de programmation de diagnostic OBDII.)
3. GND4 indépendant, GND5. (Il est plus approprié pour évaluer le problème d'une mauvaise mise à la terre de certaines unités de contrôle.)
4. Commutateur IGN analogique. (Appuyez sur le commutateur IGN, le port correspondant produit ING VCC)
5. Indicateur d'alimentation, indicateur de commutation GND4, GND5, indicateur de commutation IGN.
6. DIY la façon de verrouiller le fil. Équipé de différents câbles d'interface de diagnostic, câbles ECU et tournevis verrouillables.
7. Kit de cavalier de connexion d'interface de Diagnostic de camion (les différentes configurations des kits de cavaliers sont différentes, veuillez acheter en fonction des besoins de maintenance.)

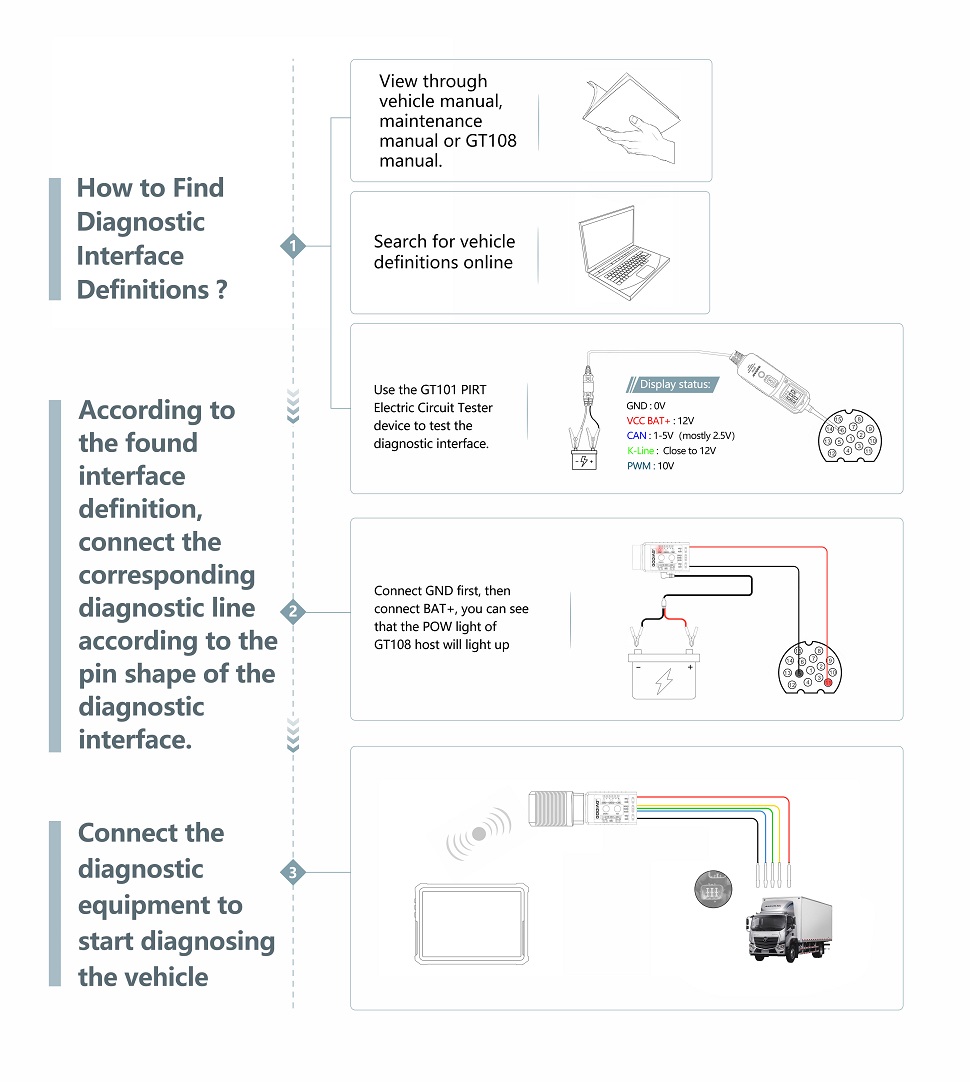

Comment utiliser le GT108 ?
Pas:
1. Recherchez la définition de l'interface de diagnostic (recherchez le manuel d'entretien de votre propre véhicule ou effectuez une recherche en ligne.), ou consultez le schéma de définition de l'interface de diagnostic correspondante du manuel GT108.
2. Selon la définition de l'interface, recherchez la ligne de connexion nécessaire à votre camion et connectez-vous à l'adaptateur GT108 selon la définition. (Utilisez un tournevis pour verrouiller le terminal.)
3. Connectez le câble de diagnostic connecté à l'interface de diagnostic OBD1 du véhicule selon la définition. (Connectez d'abord GND 4 ou GND5, puis connectez BAT+. Si le câble d'alimentation est correctement connecté, le voyant POW de l'hôte GT108 s'allumera. Si l'interface de diagnostic du véhicule n'est pas alimentée, veuillez connecter la batterie du camion au DC Connecteur d'alimentation du GT108 avec le câble de la batterie. Si le véhicule a besoin du signal d'allumage, connectez la ligne O-IGN et appuyez sur le commutateur IGN, le voyant IGN correspondant s'allumera et la ligne O-IGN émettra le signal de puissance d'allumage. .)
4. Connectez la ligne de communication CAN ou K-line à l'interface de diagnostic. (Remarque : s'il s'agit du logiciel de diagnostic du camion ajouté par l'équipement de diagnostic du camion, vous devez acheter un adaptateur GT106 24 V vers 12 V.)
5. Connectez l'appareil de diagnostic pour commencer à diagnostiquer le véhicule.
Remarque : si vous ne trouvez pas la définition de votre propre interface de diagnostic de véhicule, vous pouvez d'abord connaître l'alimentation électrique de l'interface de diagnostic. Utilisez d'abord le clip de batterie noir sur le câble de connexion de la batterie pour connecter le pôle négatif de la batterie, puis utilisez la ligne BAT+ pour vous connecter à l'interface de diagnostic afin de trouver l'alimentation. Vous pouvez également utiliser un multimètre pour trouver l'alimentation de l'interface de diagnostic. La définition de l'interface de diagnostic peut également être jugée par le dispositif GT101 Pirt Electric Circuit Tester.

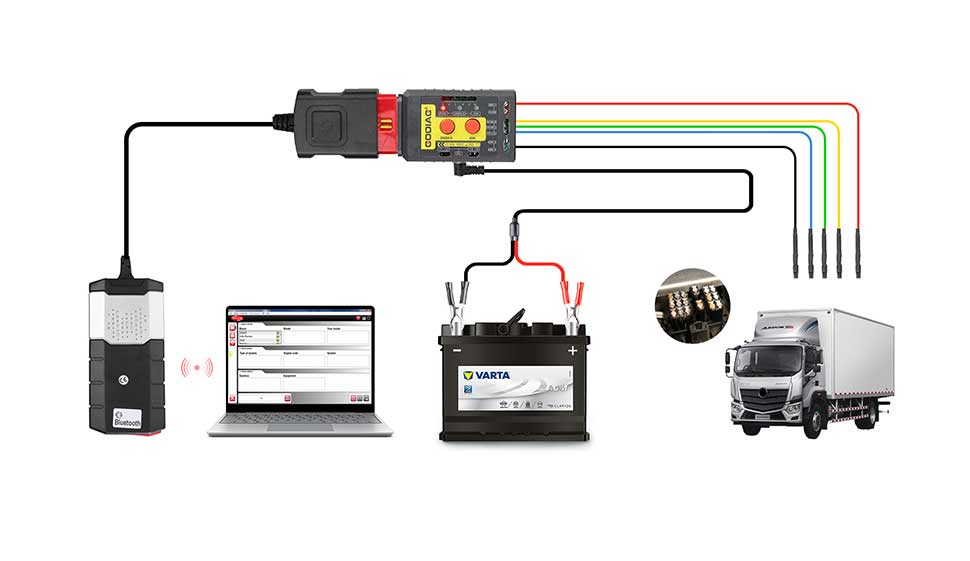

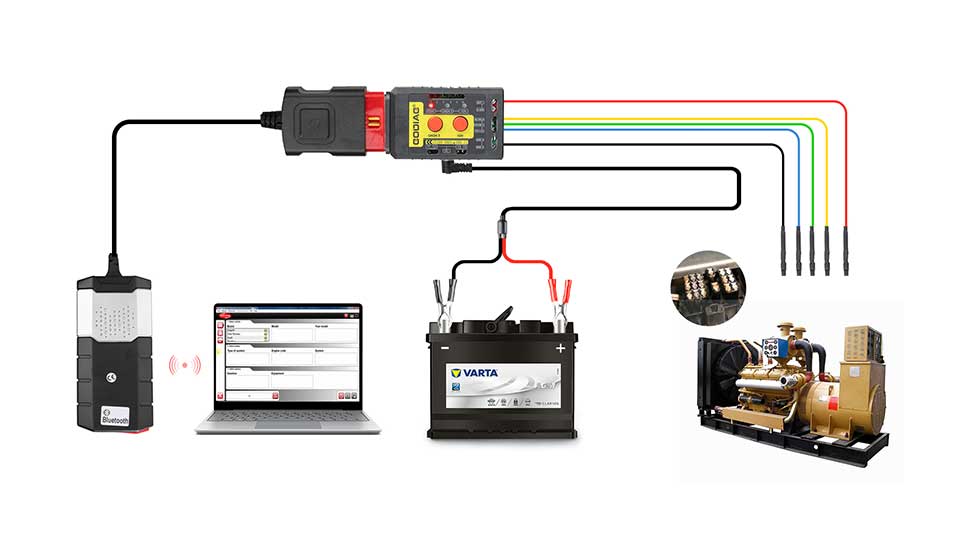

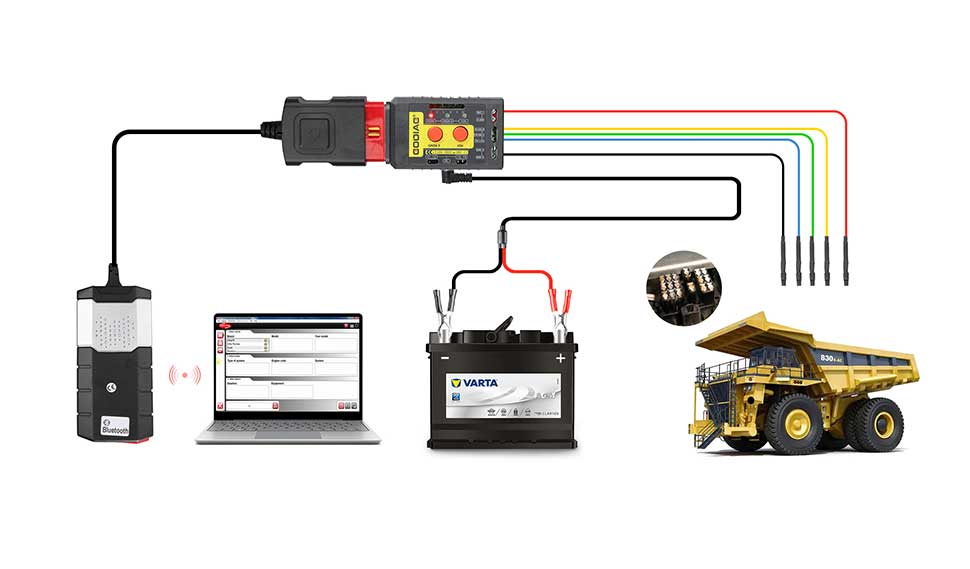

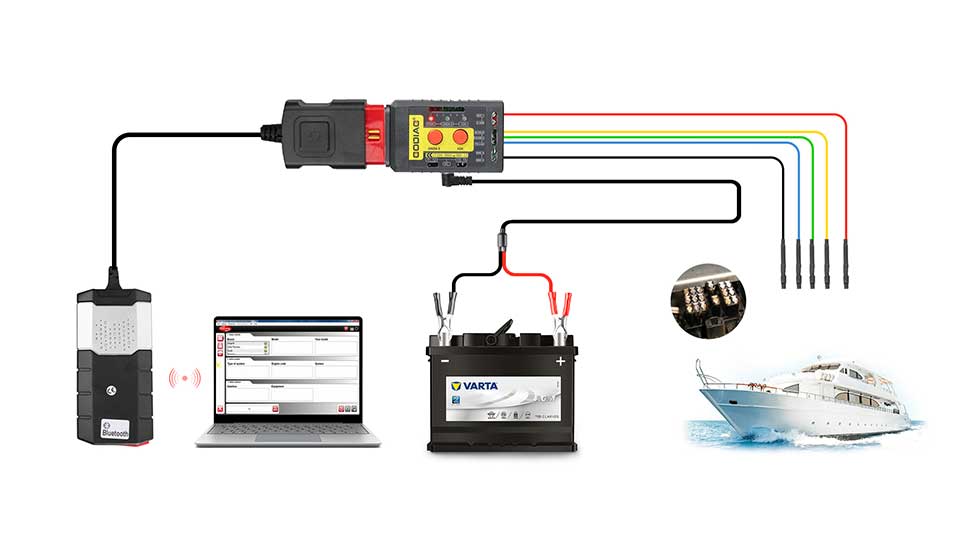

Méthode de connexion du camion

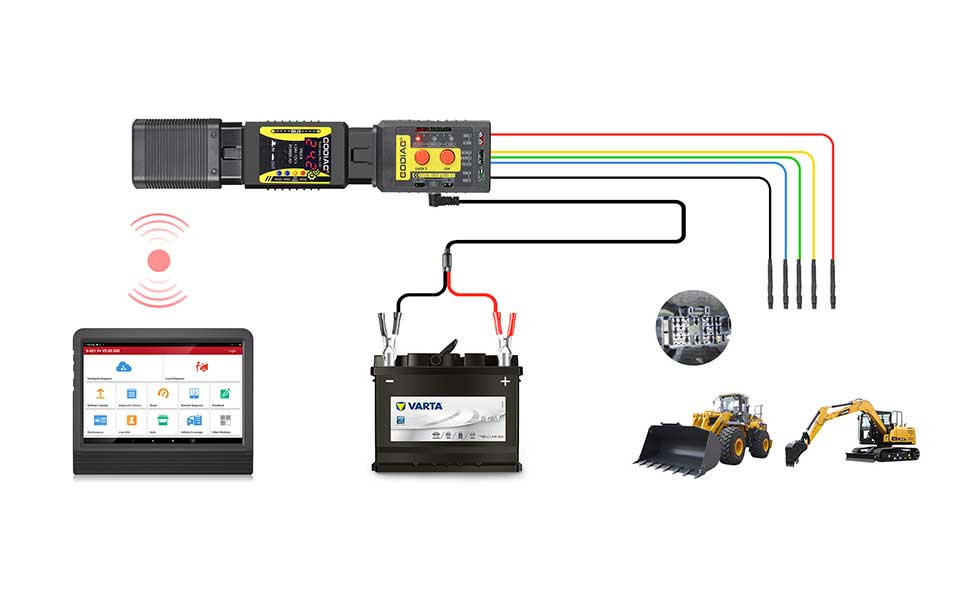

Connexion du camion avec GT106
Méthode de connexion de l'ECU
Package Includes:
1pc x GODIAG GT108 Super OBDI-OBDII Universal Conversion Adapter
1pc x Truck Diagnostic Interface Connection Jumper Kit
1pc x Power Cord with Battery Clips
1pc x Screwdriver
1pc x Manual
